Toyota P0488 trat bei diesem Land Cruiser 120 mit 1KD-FTV-Motor sporadisch auf; das Modell ist international auch als Land Cruiser Prado 120 (J120) bekannt. Das Fahrzeug konnte normal funktionieren und dann plötzlich in den Notlauf wechseln.
Was bedeutet Toyota P0488?
P0488 steht für Exhaust Gas Recirculation Throttle Position Control Range/Performance. Bei dieser Reparatur waren deshalb Drosselklappengehäuse, Drosselklappen-Stellmotor und der zugehörige T2-Stromkreis die relevanten Prüfpunkte.
Der Artikel dokumentiert eine konkrete Ursache: eine sporadische Unterbrechung im L-B-Kabel unmittelbar hinter dem Stecker T2. Er belegt nicht, dass jeder Toyota mit P0488 denselben Fehler hat.
Symptom

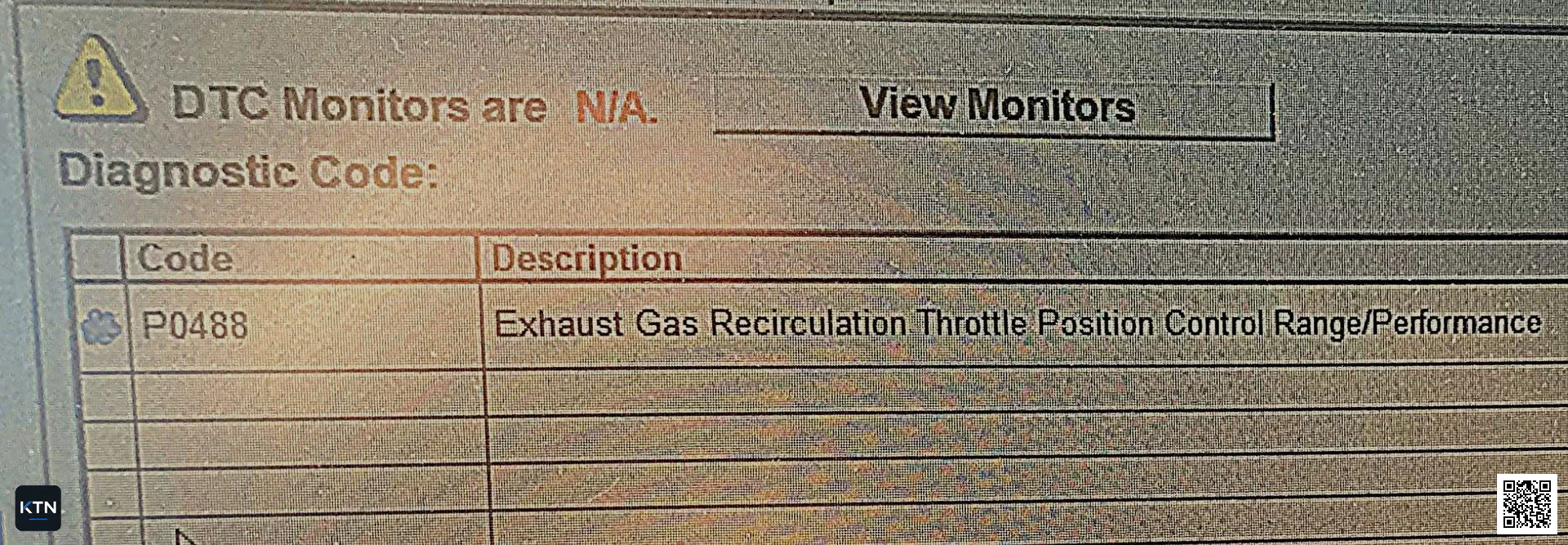

Techstream zeigte P0488 – Exhaust Gas Recirculation Throttle Position Control Range/Performance an.
Erste Prüfung

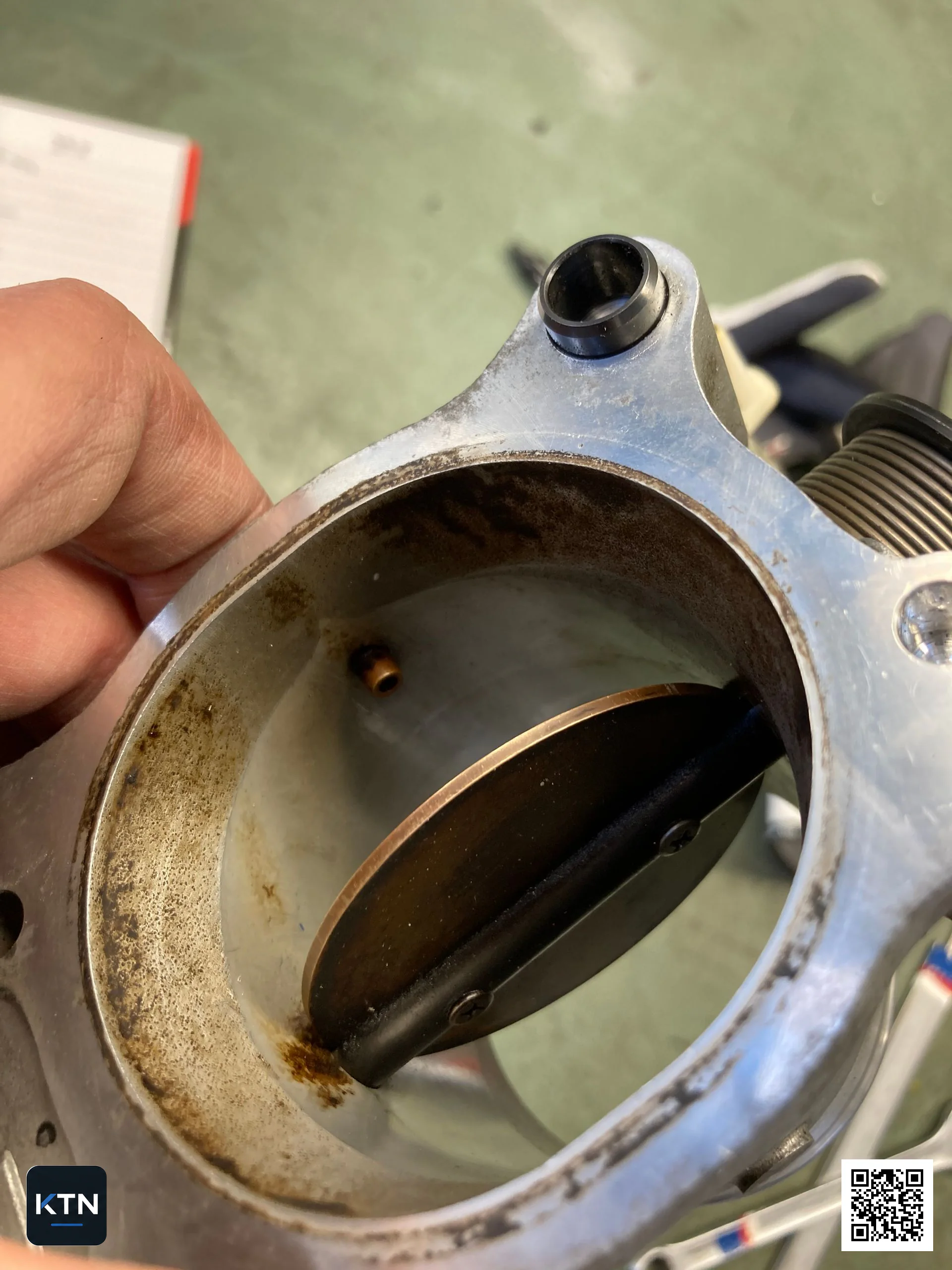

Zunächst prüfte ich das Drosselklappengehäuse und die Drosselklappe. Es war kein offensichtlicher mechanischer Fehler erkennbar, und die Klappe bewegte sich während der Prüfung normal.

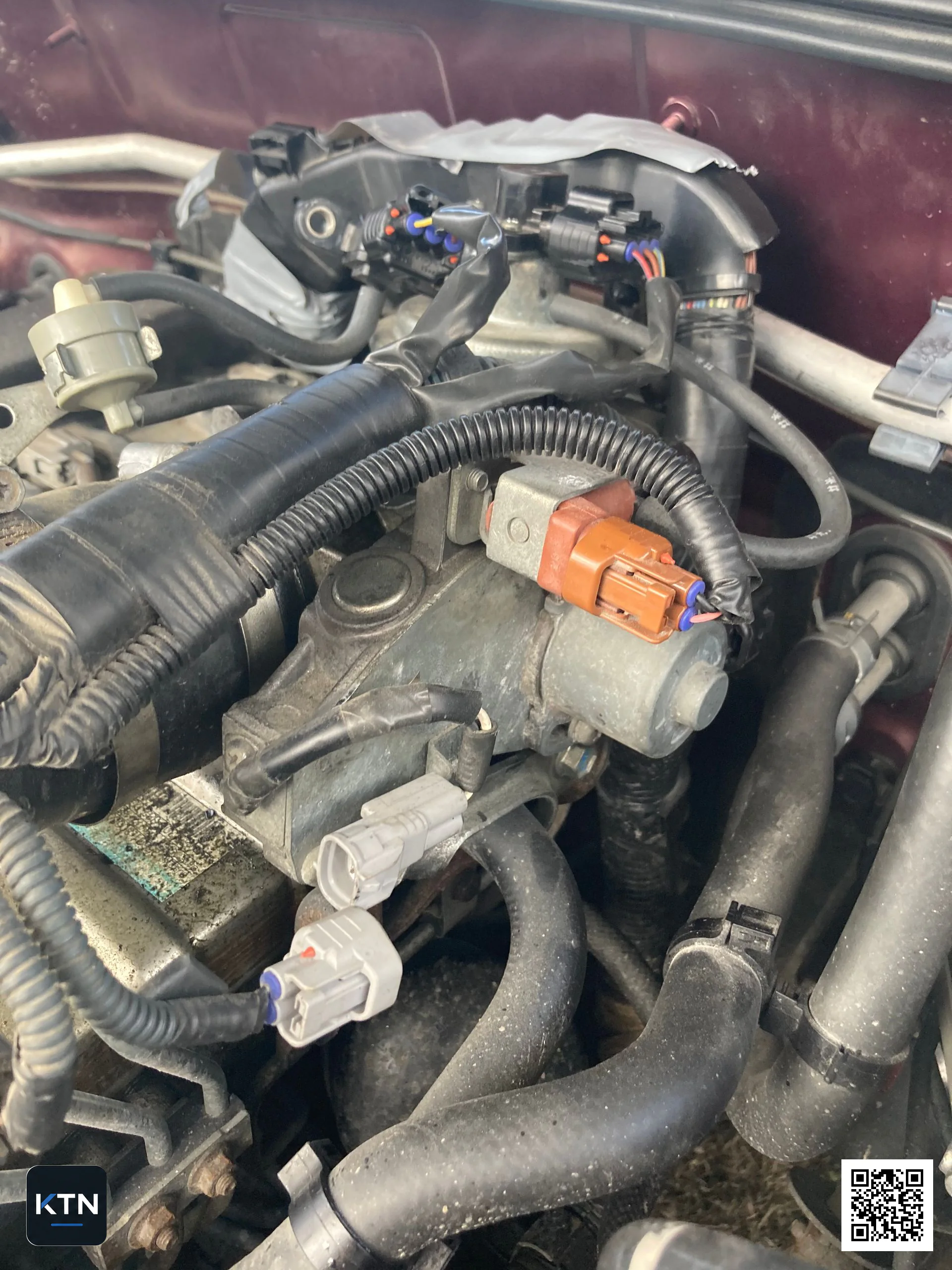

Anschließend lokalisierte ich den Drosselklappen-Stellmotor und die Stecker hinter dem Motor, um den Kabelbaum weiter verfolgen zu können.
Erster Befund

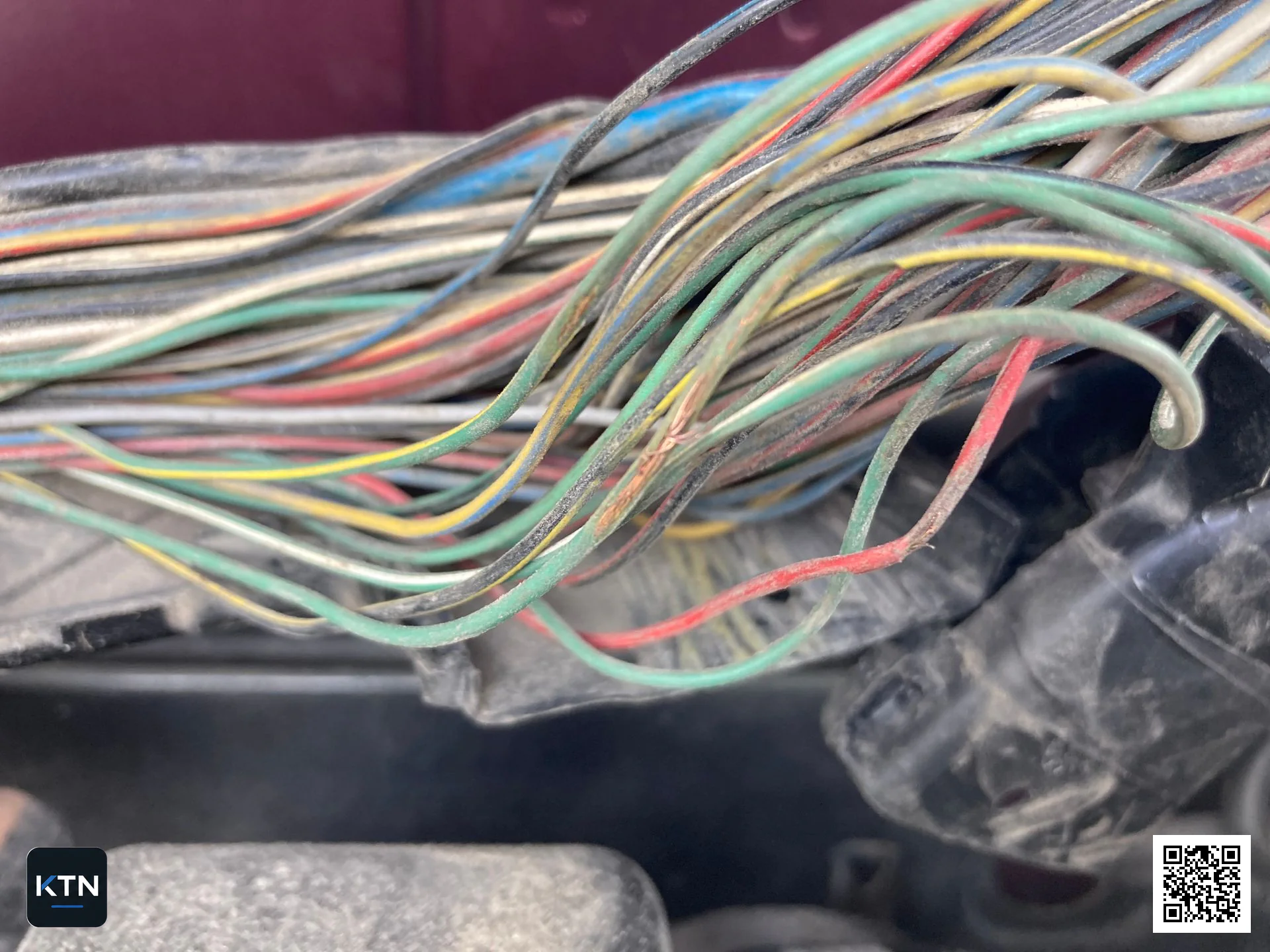

Hinter dem Motor fand ich mehrere tatsächlich beschädigte Leitungen. Bei einigen war das Kupfer sichtbar; diese Schäden mussten unabhängig vom Fehlercode P0488 repariert werden.

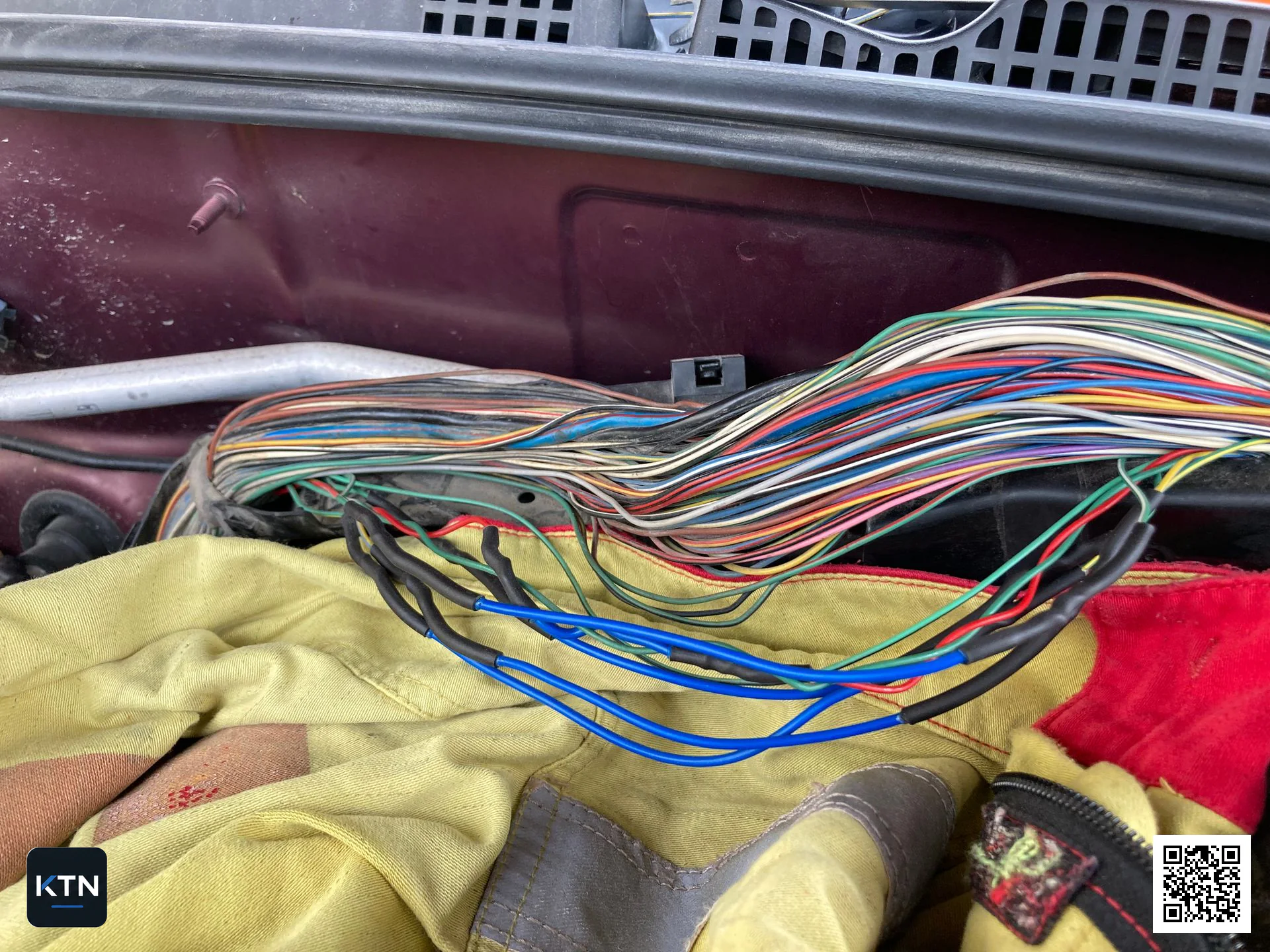

Die Leitungen wurden verbunden und isoliert. Danach funktionierte das Fahrzeug normal, und ich ging zunächst davon aus, dass das Problem behoben war.
P0488 trat erneut auf
Nach etwa zwei Tagen trat P0488 erneut auf. Die zuerst gefundenen Kabelschäden waren also real und mussten behoben werden, sie waren jedoch nicht die Ursache dieses Fehlercodes.
Prüfung des T2-Stromkreises

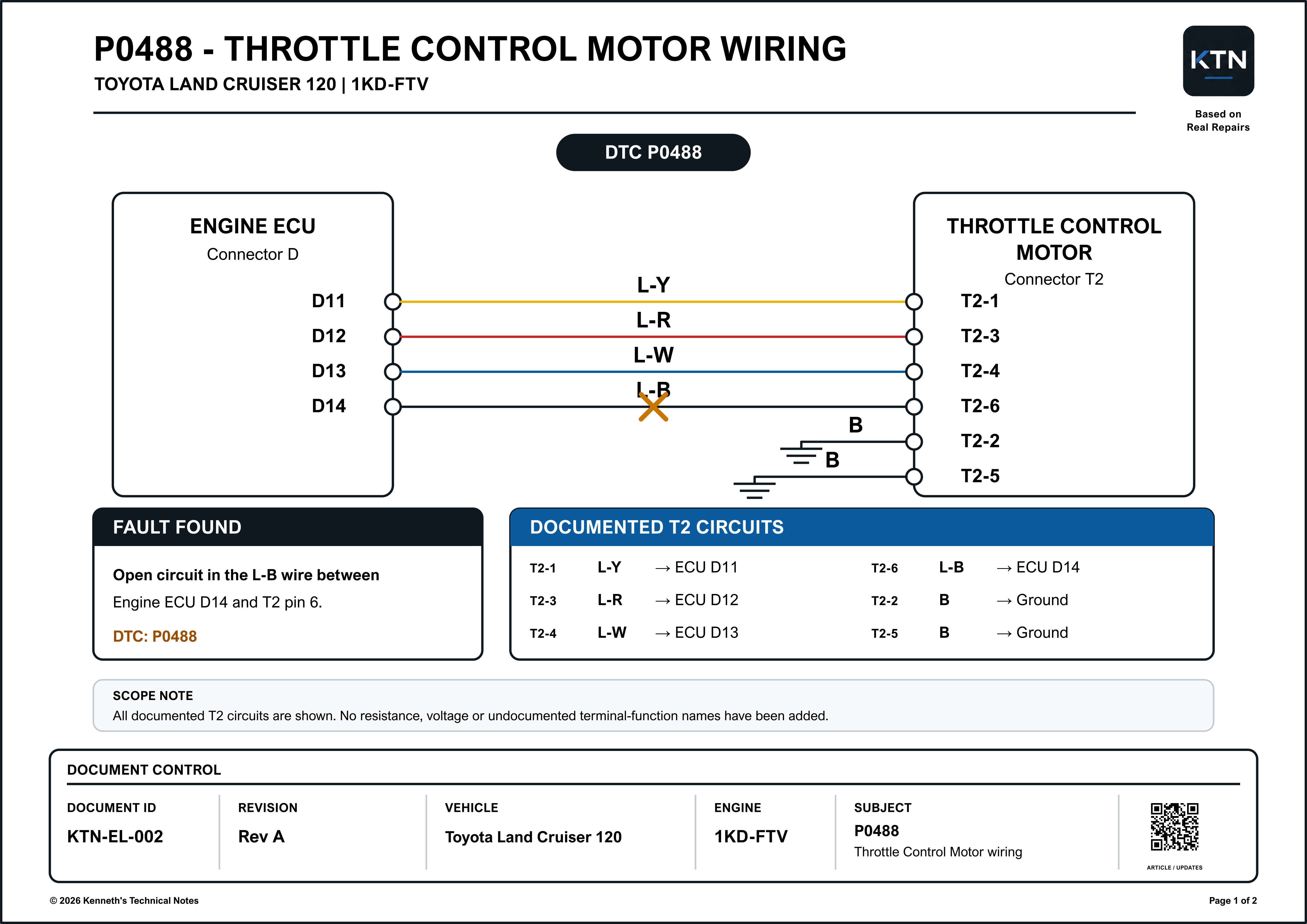

Deshalb prüfte ich anschließend den dokumentierten Stromkreis des Drosselklappen-Stellmotors. KTN-EL-002 Rev A zeigt alle dokumentierten T2-Stromkreise und markiert den für diese Reparatur relevanten Fehlerpfad:

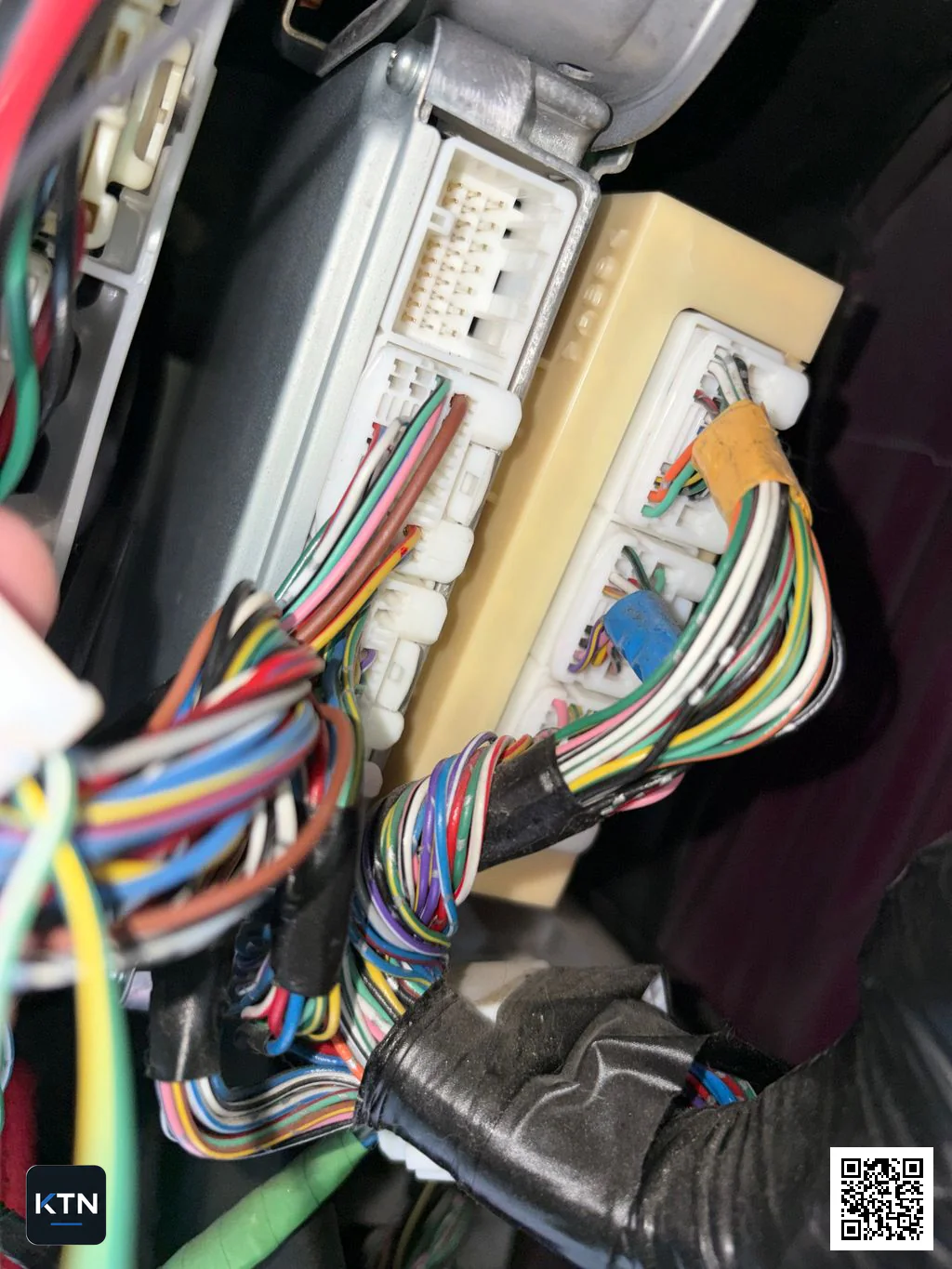

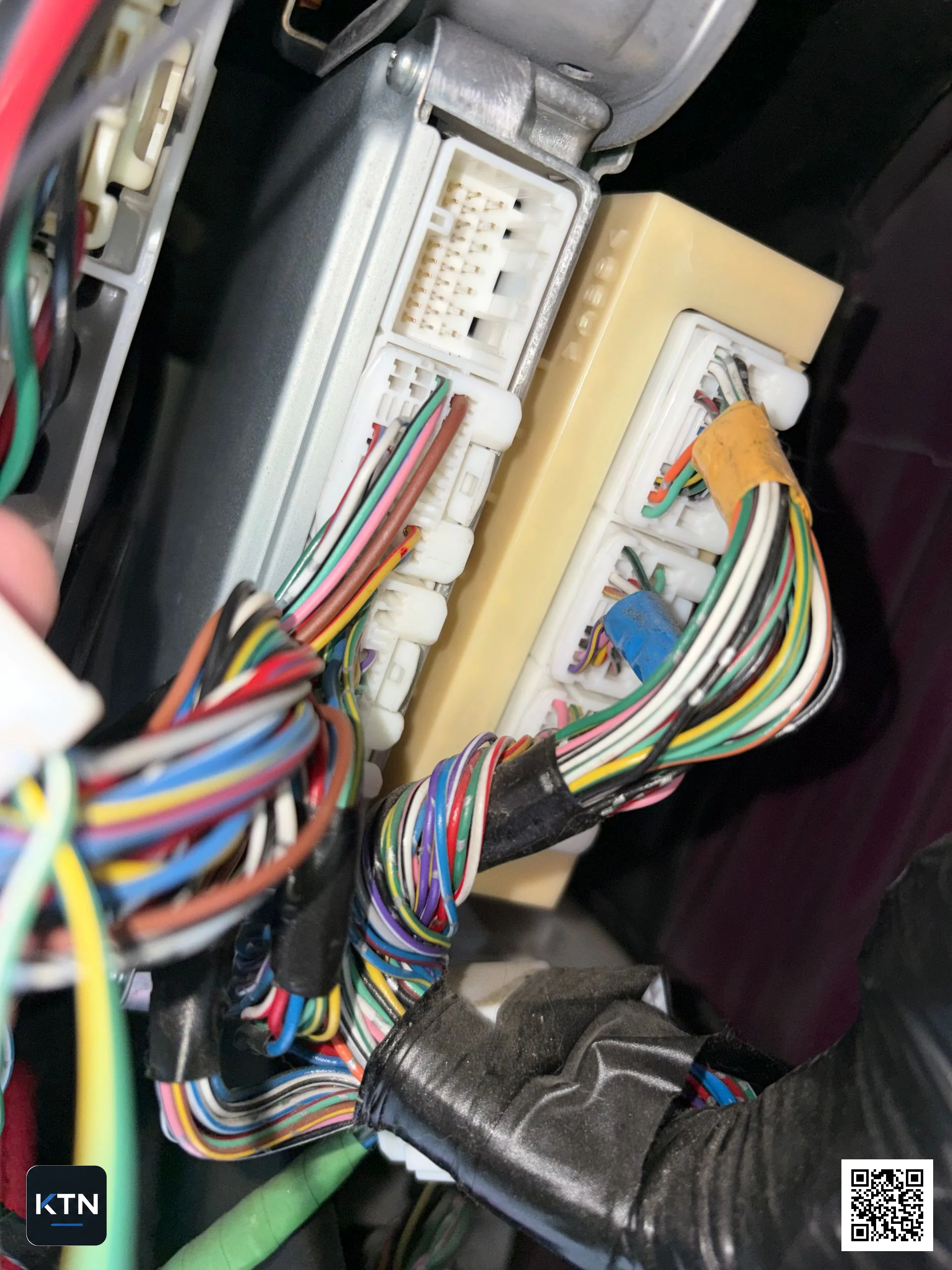

Engine ECU Connector D pin 14 → L-B → T2 pin 6

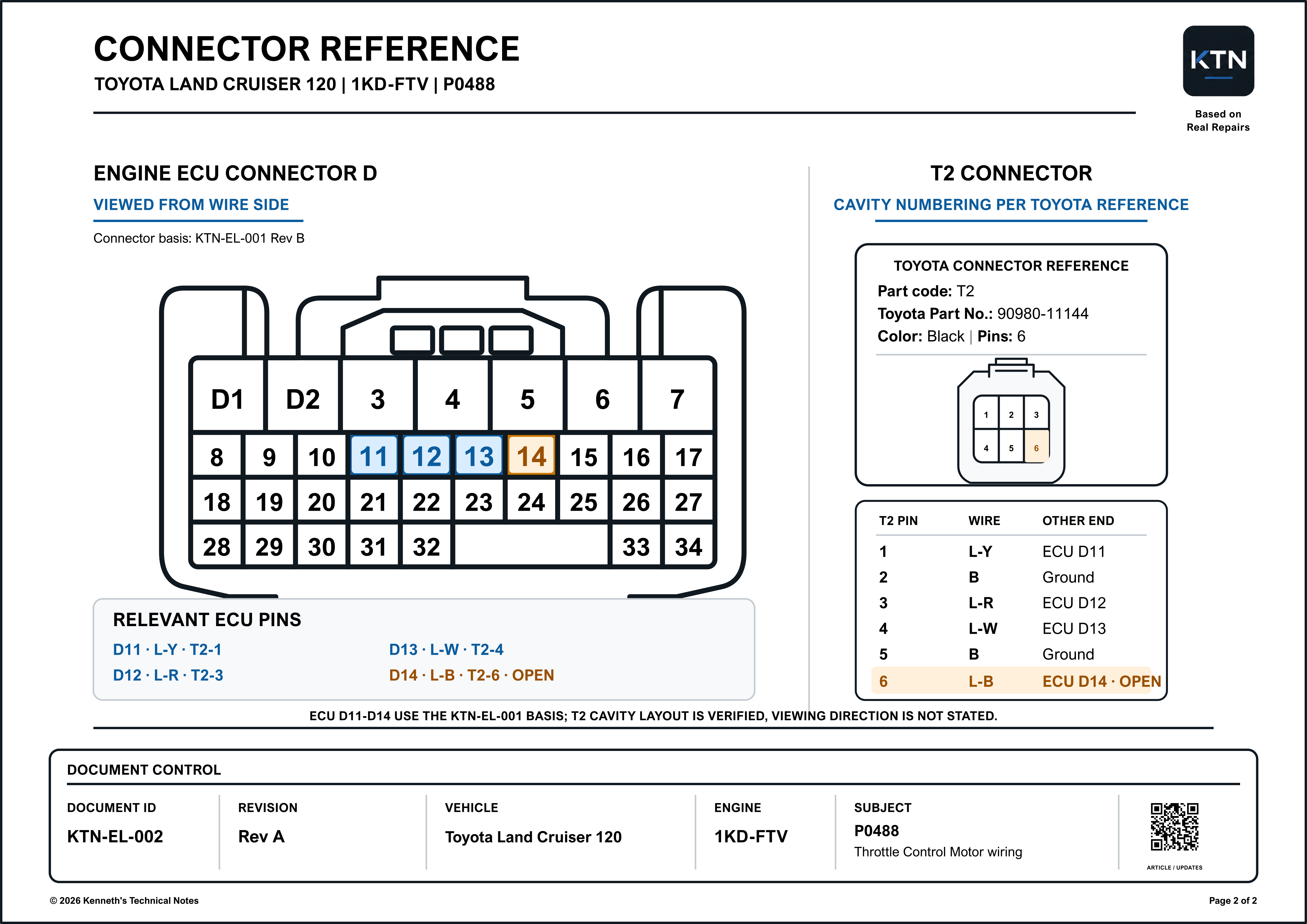

Die T2-Anordnung ist mit 1–2–3 in der oberen und 4–5–6 in der unteren Reihe dokumentiert. Das Schaltbild zeigt außerdem, dass T2 Pin 2 und Pin 5 jeweils über eine schwarze Leitung (B) mit Masse verbunden sind. Das bedeutet nicht zwangsläufig, dass beide denselben physischen Massepunkt verwenden.
Der eigentliche Fehler
Die eigentliche Ursache war ein Bruch der L-B-Leitung unmittelbar hinter dem Stecker T2. Ein solcher Kabelbruch kann in einer Lage Kontakt haben und bei Bewegung oder Vibration der Leitung zur Unterbrechung werden. Das erklärt, warum der Fehler sporadisch auftrat und das Fahrzeug zwischen den Ereignissen normal funktionierte.
Reparatur

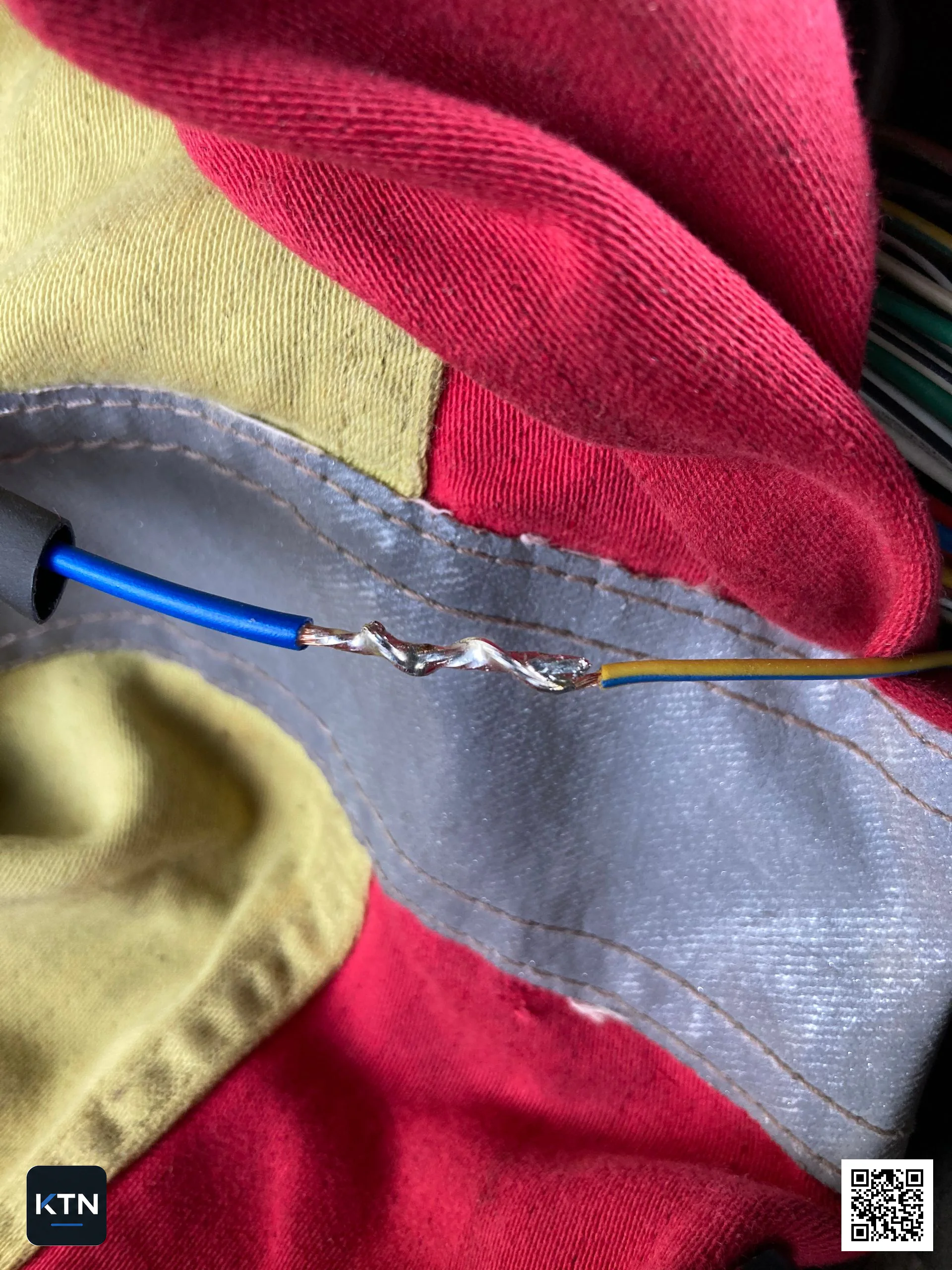

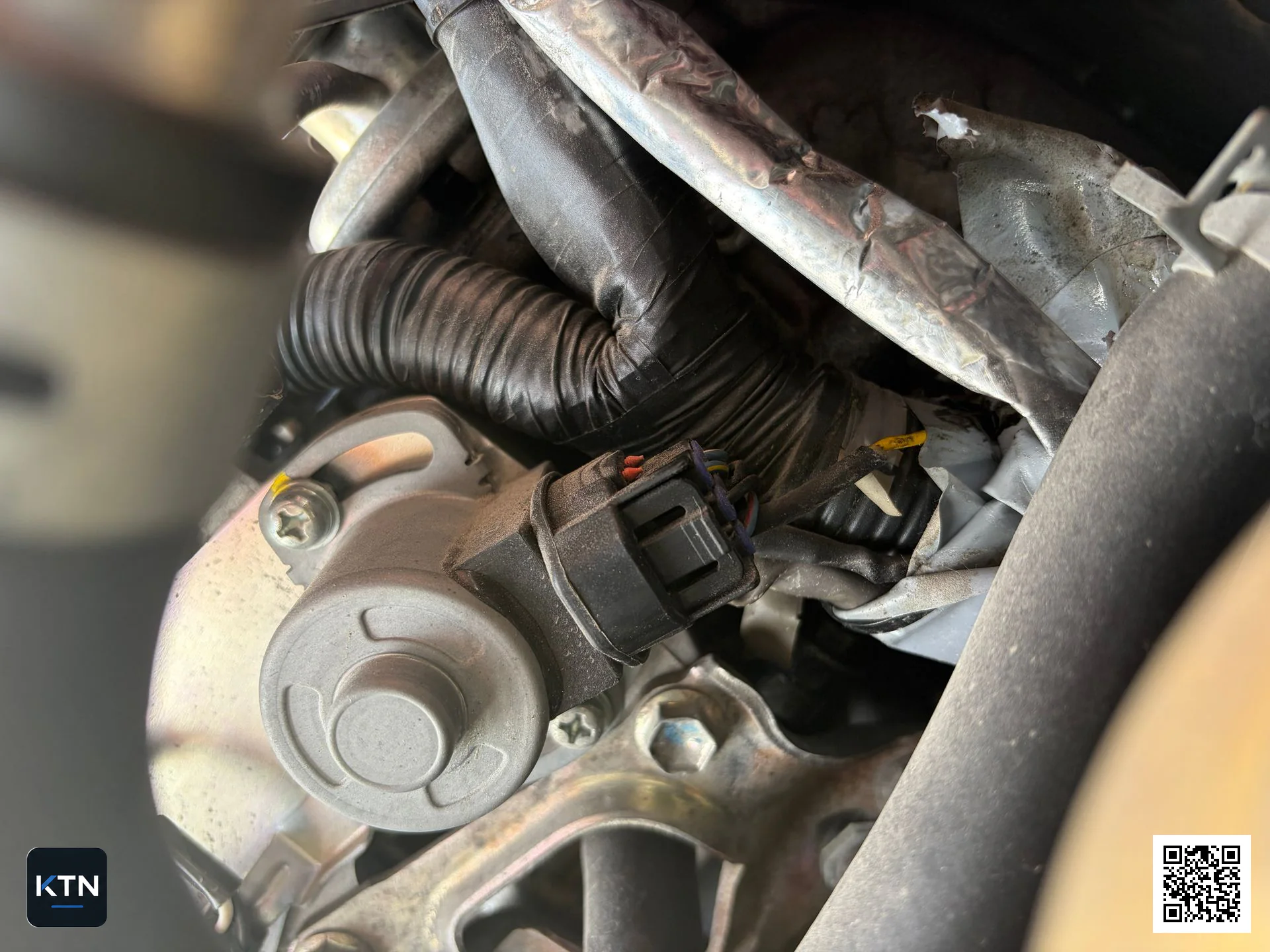

Die L-B-Leitung wurde repariert, isoliert und wieder im Kabelbaum verlegt, sodass die Verbindung zwischen ECU D14 und T2 Pin 6 wiederhergestellt war. Das folgende Foto des Steckers T2 entstand nach der Reparatur; der eigentliche Kabelbruch ist darauf nicht sichtbar.
Siehe auch: Meine bevorzugte Methode zum Löten einer Kabelverbindung
Ergebnis
Nach der Reparatur der L-B-Leitung am Stecker T2 war die Verbindung im dokumentierten P0488-Fehlerpfad wiederhergestellt. Der Fehler ist seit der Reparatur nicht erneut aufgetreten.
Kurzfassung
- Fehler: P0488
- Stromkreis: ECU D14 → L-B → T2-6
- Ursache: Sporadischer Kabelbruch unmittelbar hinter dem Stecker T2
- Lösung: Reparatur der Leitung
