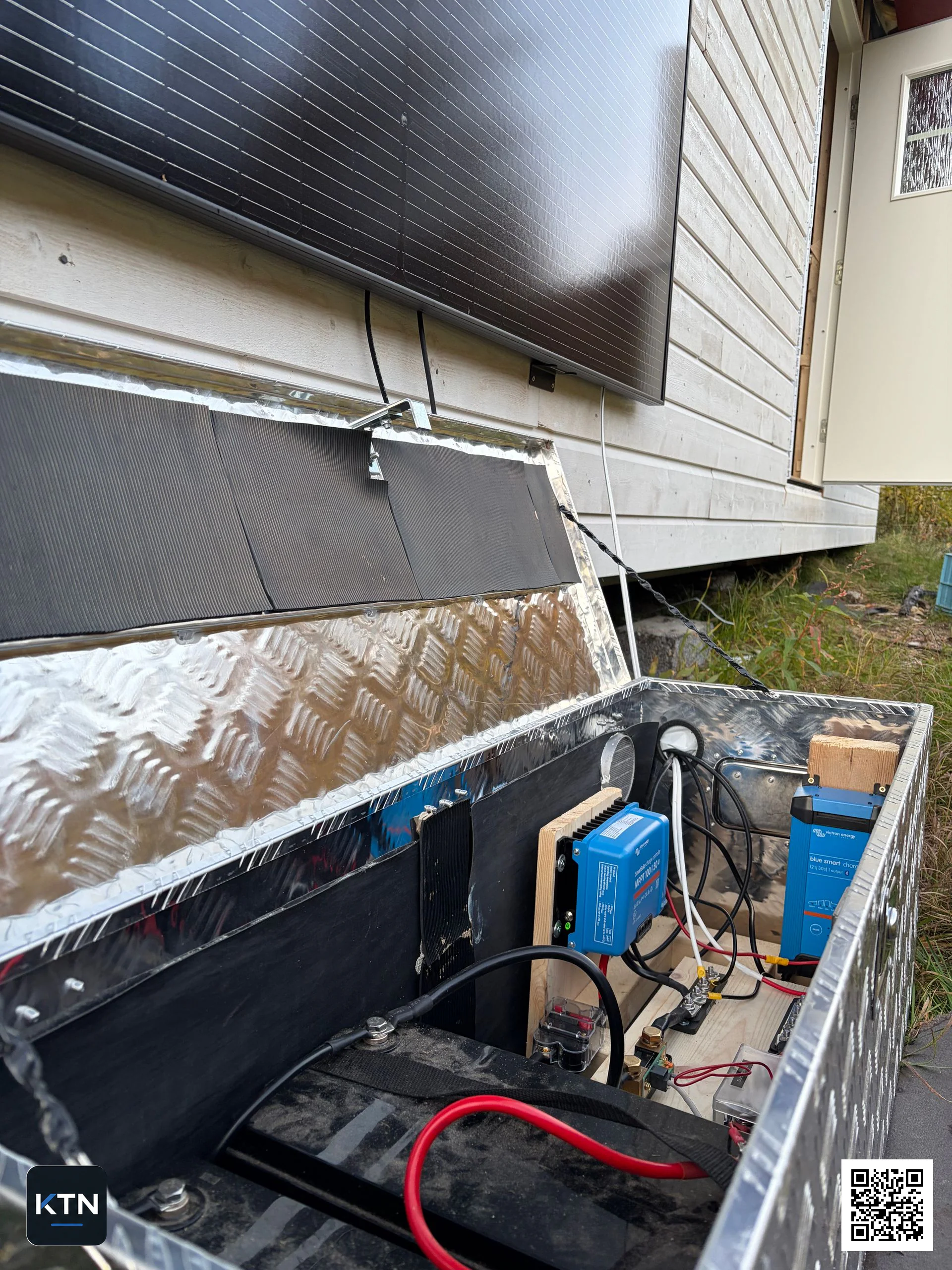

Ich wollte mehr Ladeleistung im 12-V-System und habe mich für ein Upgrade entschieden. Überrascht hat mich, wie viel es dabei zu beachten gibt.
Solarpanel
Beim Vergleich der Panels war der Preisunterschied zwischen einem kleineren Panel und einem mit 450 W überraschend gering. Ein leistungsstärkeres Panel kann höhere Anforderungen an den Regler stellen.

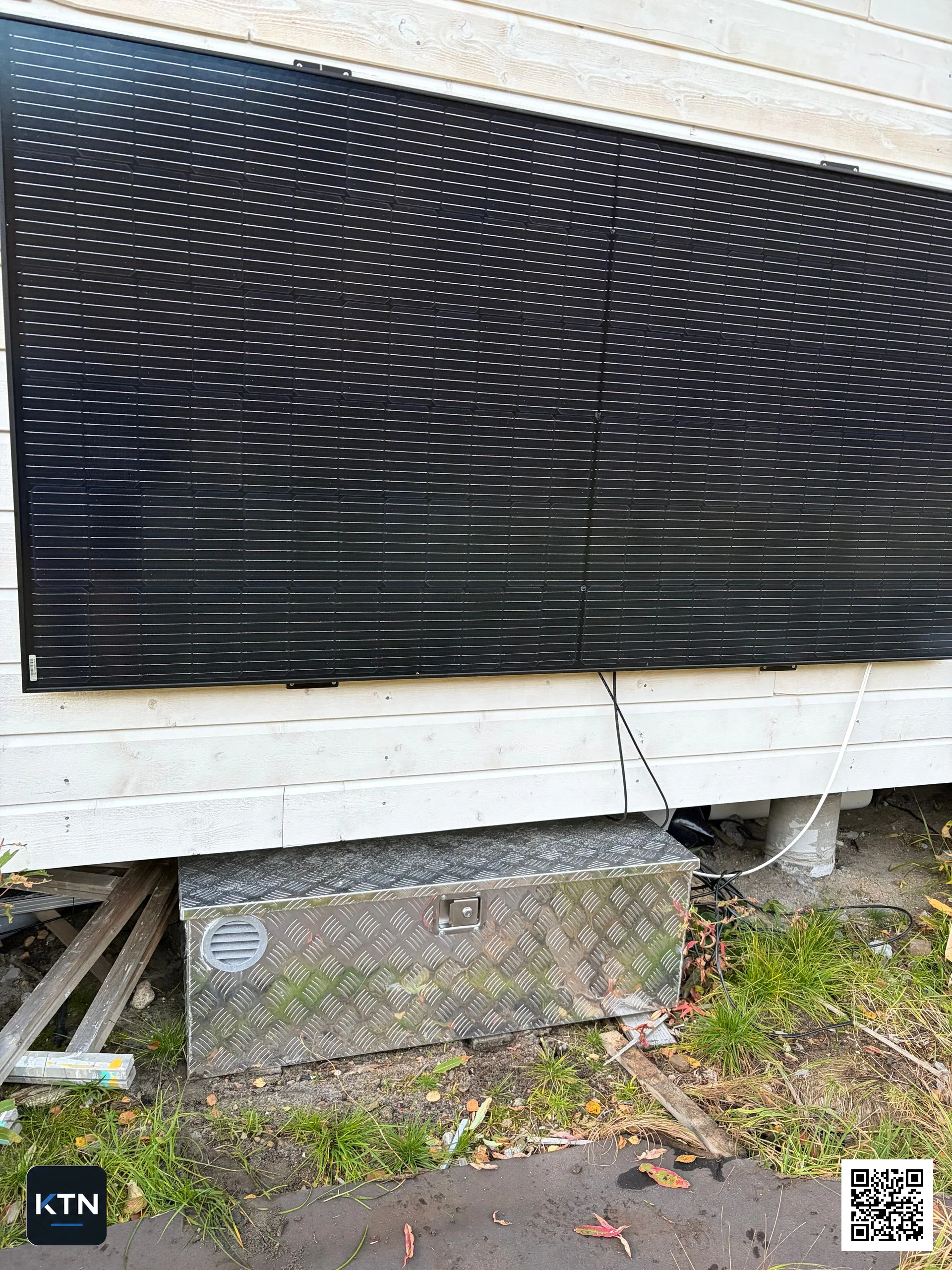

Ich habe ein 450-W-PERC-Panel gewählt:
- Maximale Leistung: 450 Wp
- Leerlaufspannung (Voc): 49,3 V
- Kurzschlussstrom (Isc): 11,59 A
- Spannung bei maximaler Leistung (Vmp): 41,4 V
- Strom bei maximaler Leistung (Imp): 10,88 A
Da es ein 12-V-System ist, können fast 50 V übertrieben wirken. Hier wird die Wahl des Reglers entscheidend.
MPPT-Laderegler
Ein MPPT-Laderegler nimmt die hohe Spannung des Panels auf und wandelt sie in Batteriespannung um, während der Strom entsprechend steigt. Ein einfacherer PWM-Regler würde die Panelspannung auf das Niveau der Batterie herunterziehen und die verfügbare Leistung des Panels dadurch nicht so gut ausnutzen.

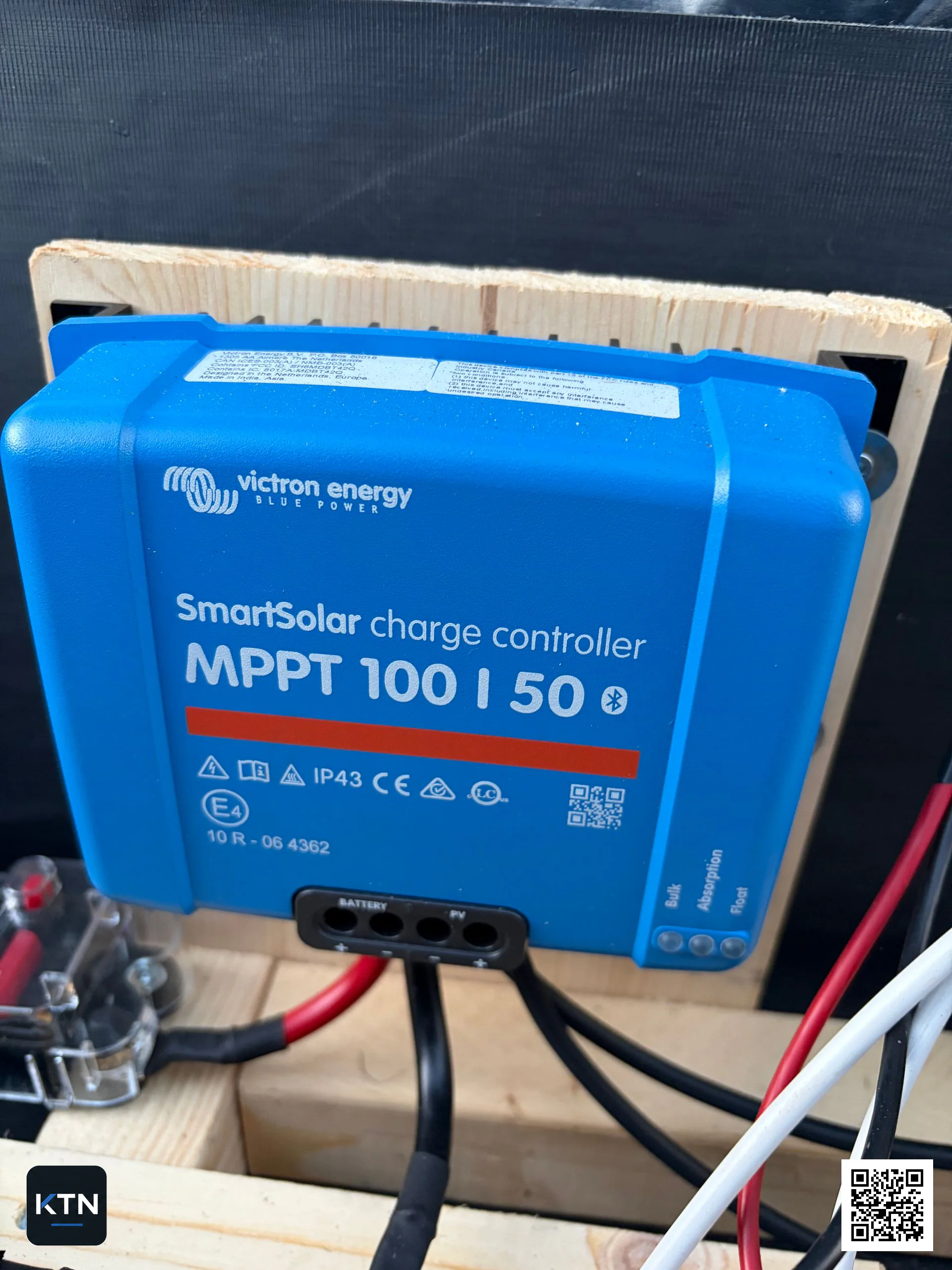

Ich habe mich für den Victron SmartSolar MPPT 100/50 entschieden. Er hat eine maximale PV-Spannung von 100 V und kann mit bis zu 50 A laden. Victron gibt für 12 V eine Solarleistung von 700 W an.
- Spannung: Voc steigt, wenn das Panel kalt wird. Die maximale PV-Spannung des Reglers muss deshalb mit ausreichend Reserve beurteilt werden, nicht nur anhand des Werts unter Standardtestbedingungen. Mit 49,3 V gegenüber den 100 V des Reglers habe ich eine gute Reserve.
- Strom: 450 W bei etwa 14 V Batteriespannung ergeben etwa 32 A, gegenüber den 50 A des Reglers.

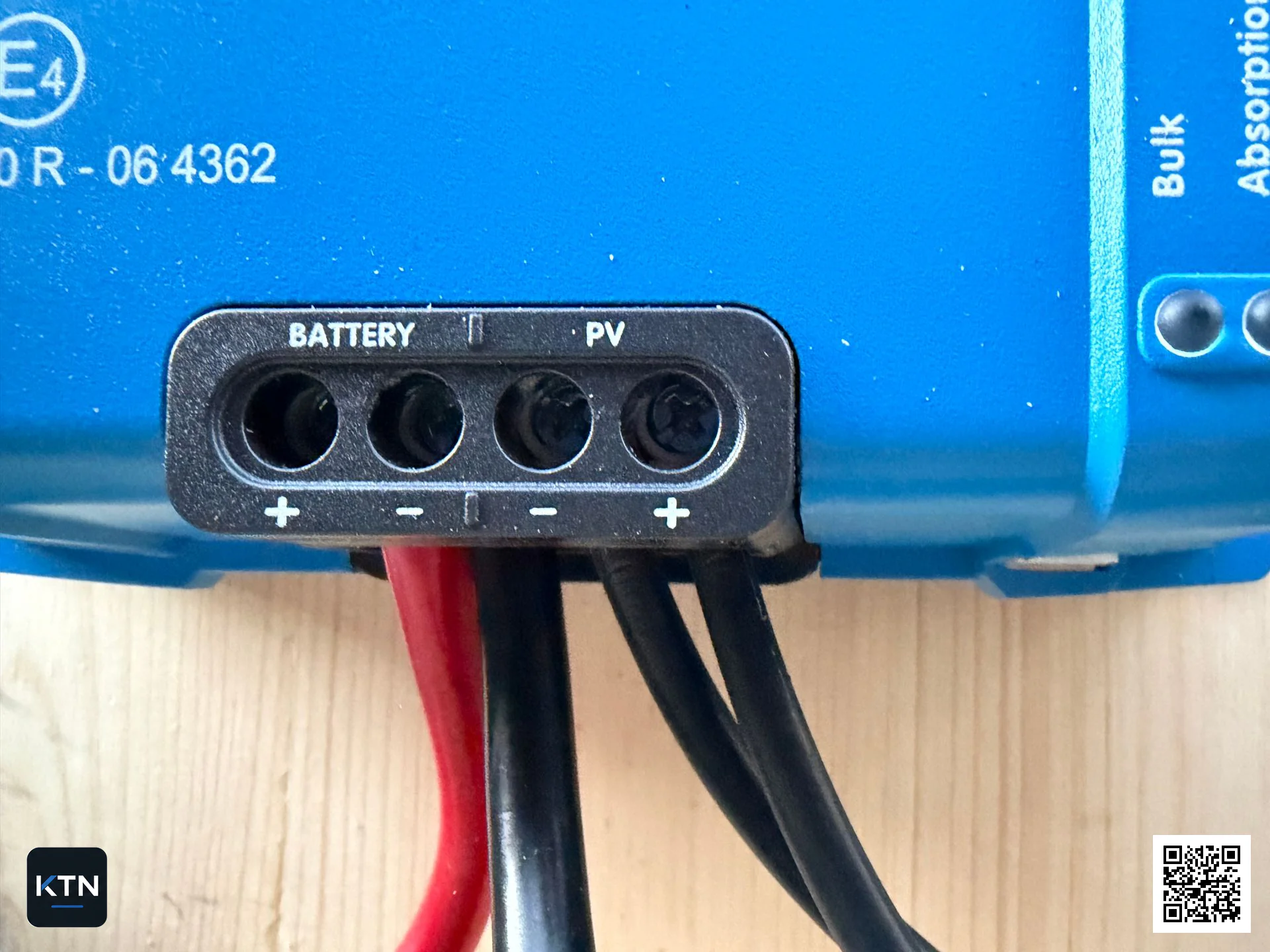

Bei der Dimensionierung der Kabel zwischen Regler und Batterie lohnt es sich, auch den Spannungsfall zu prüfen. Dafür habe ich einen eigenen 12-V-Spannungsfall-Rechner.
Ich habe auch den SmartSolar 100/30 in Betracht gezogen. Er ist mit 440 W Solarleistung bei 12 V angegeben, liegt also etwa an der Grenze zu meinem 450-W-Panel. Der 100/50 bot mehr Reserve, und es bleibt Spielraum für etwas mehr Leistung später.
Ich habe die SmartSolar-Version gewählt, weil man mit Bluetooth und VictronConnect Produktion und Ladevorgang leicht verfolgen kann.
